Windschiefe Dachfläche konfigurieren
Wenn die vier Ecken eines Dachs nicht in einer Ebene liegen, hat jeder Sparren seine eigene Neigung. Planen Sie die verwundene Fläche in 3D. Ihre Anfrage vermitteln wir kostenlos an einen passenden Holzbau-Betrieb.
Zum Konfigurator- Über Neigung oder vier Eckhöhen
- Jeder Sparren mit eigener Länge
- Holzliste und IFC für den Abbund
- Made & gehostet in Deutschland
Zwei Wege zur verwundenen Fläche
Sie beschreiben das Dach so, wie Sie es aufgemessen haben. Der Konfigurator baut daraus das Sparrenwerk und zeigt jede Änderung sofort im Modell.
-
Über Neigung und Gefälle
Sie geben die Neigung der Fläche an und dazu, um wie viel die obere Kante über die Länge fällt. Das ist der schnelle Weg, wenn die Traufe waagrecht liegt.
-
Über vier Eckhöhen
Sie tragen die gemessenen Höhen der vier Ecken ein. Der Konfigurator spannt die Fläche darüber auf, auch wenn keine Kante waagrecht ist.
-
Sparren einzeln gerechnet
Neigung, Länge und Kervenlage entstehen für jeden Sparren getrennt. Die Pfetten bleiben gerade, unterschiedlich tief wird die Kerve.
-
Querschnitt nach dem steilsten
Bemessen wird am längsten Sparren. So trägt kein Holz weniger, als es muss, und die Pfette liegt tief genug für den flachsten Sparren.
Konfigurator für die windschiefe Dachfläche
Stellen Sie die Fläche zusammen und senden Sie am Ende die kostenlose Anfrage ab. Wir vermitteln sie an einen passenden Holzbau-Betrieb, der sich mit einem Angebot bei Ihnen meldet. Haben Sie schon einen Betrieb, der abbindet, nehmen Sie stattdessen das Planungsbundle mit.
Planung und Anfrage sind kostenlos und unverbindlich. Wer die Unterlagen selbst mitnehmen will, zahlt für das Planungsbundle zurzeit 14,00 € statt 29,00 € inkl. MwSt.
Gut zu wissen: windschiefe Dachflächen
Diese Bauform ist die Ausnahme im Konfigurator. Alle anderen Dächer bleiben bewusst eben, weil eine Verwindung im Neubau nichts zu suchen hat. Im Bestand sieht es anders aus, und dort hilft ein Modell mehr als jede Skizze.
Was windschief bedeutet
Eine ebene Fläche ist durch drei Punkte festgelegt. Kommt ein vierter dazu, der nicht in dieser Ebene liegt, ist die Fläche verwunden. Am Dach heißt das: Die Traufe liegt waagrecht, die obere Kante fällt über die Länge ab, und dazwischen wandert die Neigung von Sparren zu Sparren. Die Fläche bleibt dabei in beiden Richtungen geradlinig, deshalb ist jeder Sparren ein gerades Holz und jede Latte eine gerade Latte.

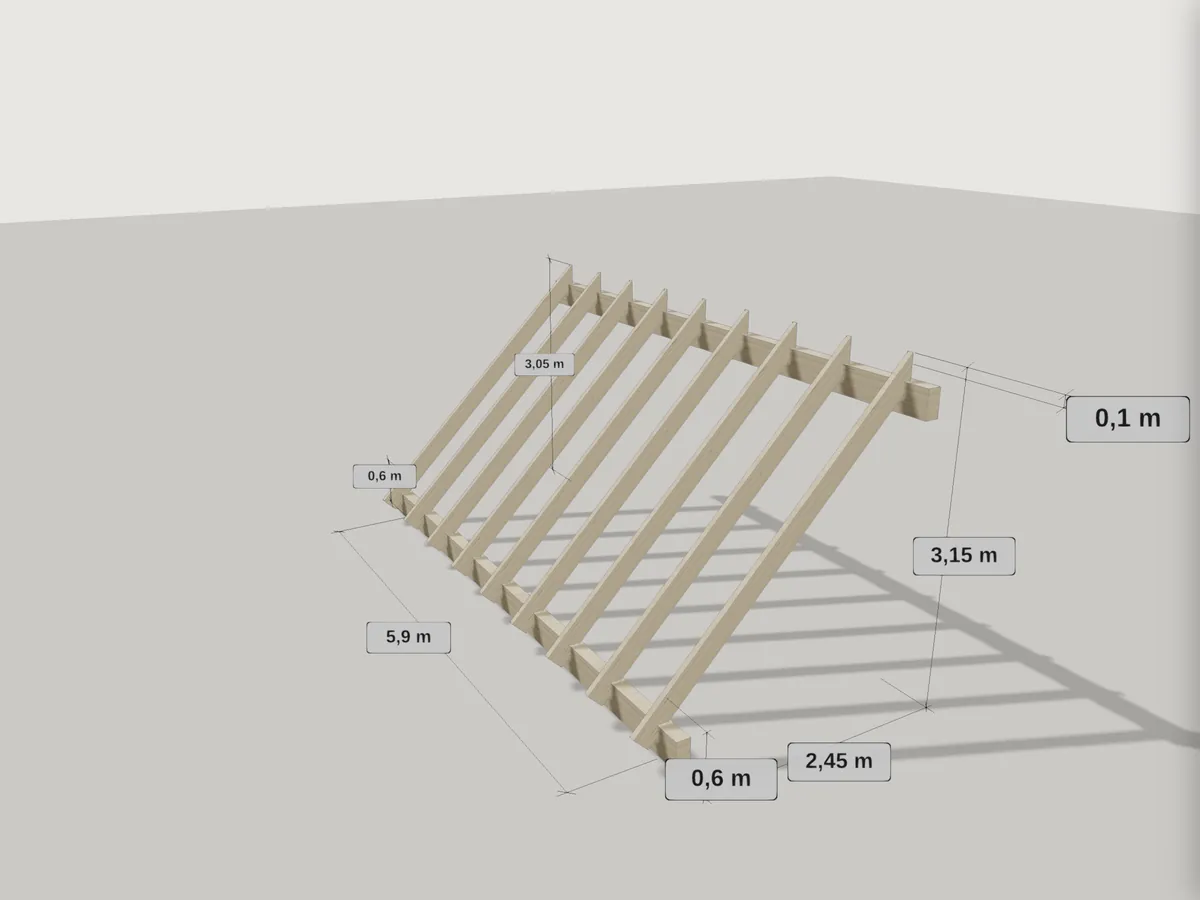

Ein Beispiel aus einem echten Aufmaß: zehn Sparren, der erste mit 46,1 Grad, der letzte mit 45,0 Grad. Der waagrechte Lauf ist bei jedem Sparren gleich, nur die Höhe ändert sich, und zwar um rund 10 Zentimeter über die ganze Länge.
Woher die Verwindung kommt
- Setzungen im Altbau. Ein Gebäude aus dem 19. Jahrhundert hat selten eine waagrechte Traufe. Wer das neue Dach eben aufsetzt, bekommt am Ortgang eine Fuge, die sich nicht sauber eindecken lässt.
- Anbauten. Ein Anbau schließt an eine Wand an, deren Höhe nicht der eigenen entspricht. Die Fläche gleicht den Unterschied aus.
- Gemauerte Giebel, die nicht lotrecht stehen. Das fällt erst beim Aufmaß auf, meist nachdem der Abbund schon bestellt war.
Das Aufmaß ist die halbe Miete
Für die Planung brauchen Sie die Spannweite, die Länge und die Höhen der vier Eckpunkte, alle auf denselben Bezugspunkt bezogen. Messen Sie die Höhen mit einem Nivelliergerät oder einem Rotationslaser ein. Ein Zollstock an der Wand misst den Abstand zum Boden, und der ist an einem gesetzten Gebäude genau das, worauf Sie sich nicht verlassen können.
Notieren Sie zu jeder Ecke, wo sie liegt. Vier Zahlen ohne Zuordnung ergeben vier mögliche Flächen, von denen drei falsch sind.
Warum jeder Sparren einzeln in der Liste steht
Bei einem ebenen Dach steht in der Holzliste eine Zeile mit der Stückzahl. Hier hat jeder Sparren eine andere Länge, deshalb steht jeder einzeln, mit seiner Neigung. Der Abbund braucht genau diese Zahlen, ob er sie von Hand anreißt oder in die CNC-Anlage einliest. Das IFC-Modell im Bundle trägt dieselbe Geometrie.
Wo die Grenze liegt
Die Sparren werden bis zu einer Spannweite von 8 Metern vorbemessen. Darüber lehnt der Konfigurator die Konfiguration ab, statt einen Querschnitt zu erfinden. Das ist kein Fehler, sondern die Grenze der hinterlegten Vorbemessung. Größere Spannweiten gehören in die Hand eines Tragwerksplaners.
Ebenso wenig ersetzt das Modell die Prüfung des Bestands. Ob die Auflager tragen, auf denen die Pfetten liegen, entscheidet sich vor Ort.
Für wen diese Bauform gedacht ist
Für Zimmerer, Planer und Bauherren mit einem Bestandsdach, das nicht in die Ebene passt. Wer einen Neubau plant, ist mit dem Dachstuhl besser bedient: Dort bleibt die Fläche eben, und ein steigender First wird über die Konstruktion gelöst statt über eine Verwindung.
Im Ratgeber weiterlesen
Verwandte Bauformen
Häufige Fragen zum Thema windschiefe Dachflächen
Was heißt windschief bei einer Dachfläche?
Windschief heißt verwunden: Die vier Ecken der Dachfläche liegen nicht in einer Ebene. Legen Sie ein Lineal quer über die Fläche, liegt es nur an zwei Punkten auf. Jeder Sparren hat dadurch eine andere Neigung und eine andere Länge, obwohl der waagrechte Lauf gleich bleibt.
Wann entsteht so eine Fläche?
Fast immer im Bestand. Die Traufe hat sich über Jahrzehnte gesetzt, eine Wand ist nicht lotrecht hochgemauert, oder ein Anbau schließt an ein Gebäude an, dessen Höhen auseinanderlaufen. Statt das Dach zu begradigen, bildet der Zimmerer die Verwindung nach. Neubauten werden dagegen bewusst eben geplant.
Welche Maße muss ich für die Planung aufnehmen?
Die Spannweite, die Länge und die Höhen der vier Eckpunkte, alle auf denselben Bezugspunkt gemessen. Ein Nivelliergerät oder ein Rotationslaser ist dafür das richtige Werkzeug, der Zollstock an der Wand nicht. Wer die Verwindung lieber über Werte beschreibt, gibt statt der Eckhöhen die Neigung und das Gefälle der Traufe an.
Bekomme ich für jeden Sparren die eigene Länge?
Ja. In der Holzliste steht jeder Sparren einzeln, mit seiner Länge und seiner Neigung. Das ist kein Fehler in der Gruppierung, sondern die Bedingung dafür, dass der Abbund die Fläche trifft.
