Beispiel: ein echtes Planungsbundle
So sieht das aus, was Sie nach dem Kauf bekommen. Kein Muster, sondern ein echtes Bündel aus dem Konfigurator, hier für eine Terrassenüberdachung über Eck. Sie können es sich unten ansehen oder als ZIP herunterladen, kostenlos.
Beispiel herunterladen (ZIP, 5,9 MB)
Die Planung
Eine Terrassenüberdachung mit Pultdach, die um die Außenecke des Hauses läuft. Zwei Flügel von 6,00 m und 7,00 m Länge, beide 4,00 m weit ausladend. Die zwei Dachflächen treffen sich über dem Eckpfosten, dort liegt der Gratsparren.
| Bauform | Terrassenüberdachung |
| Dachform | Pultdach, 8 Grad Neigung |
| Ausladung | 4,00 m |
| Länge Flügel 1 | 6,00 m |
| Länge Flügel 2 | 7,00 m |
| Höhe | 2,60 m |
| Pfosten | 14 × 14 cm |
| Holzart | Lärche |
| Eindeckung | Trapezblech auf Querlattung |
| Grundfläche | 36 m² |
| Holzvolumen | 2,52 m³ |
Die Ansichten

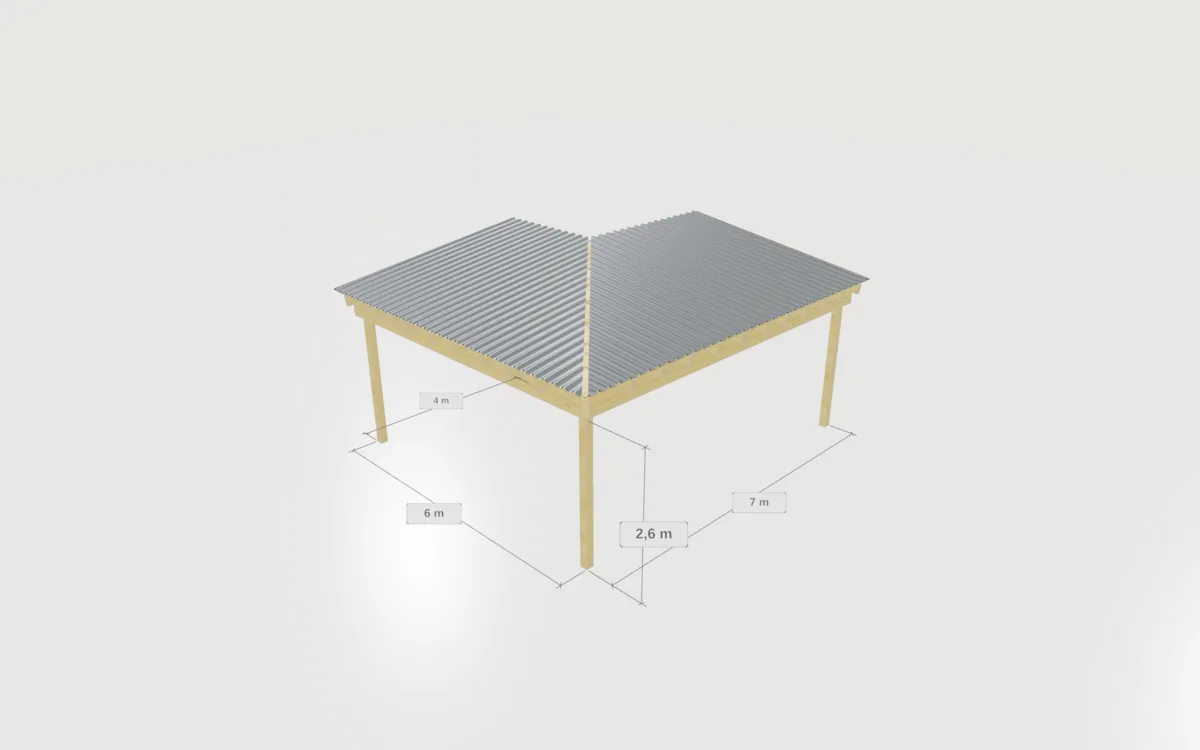

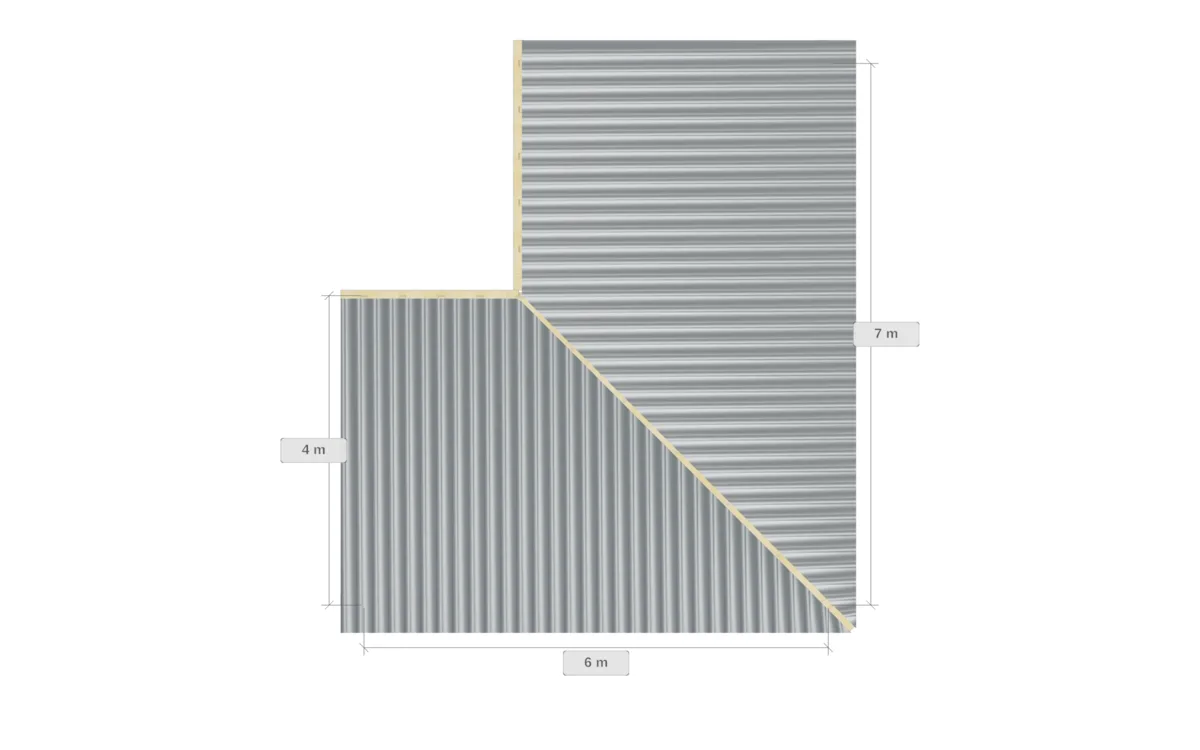

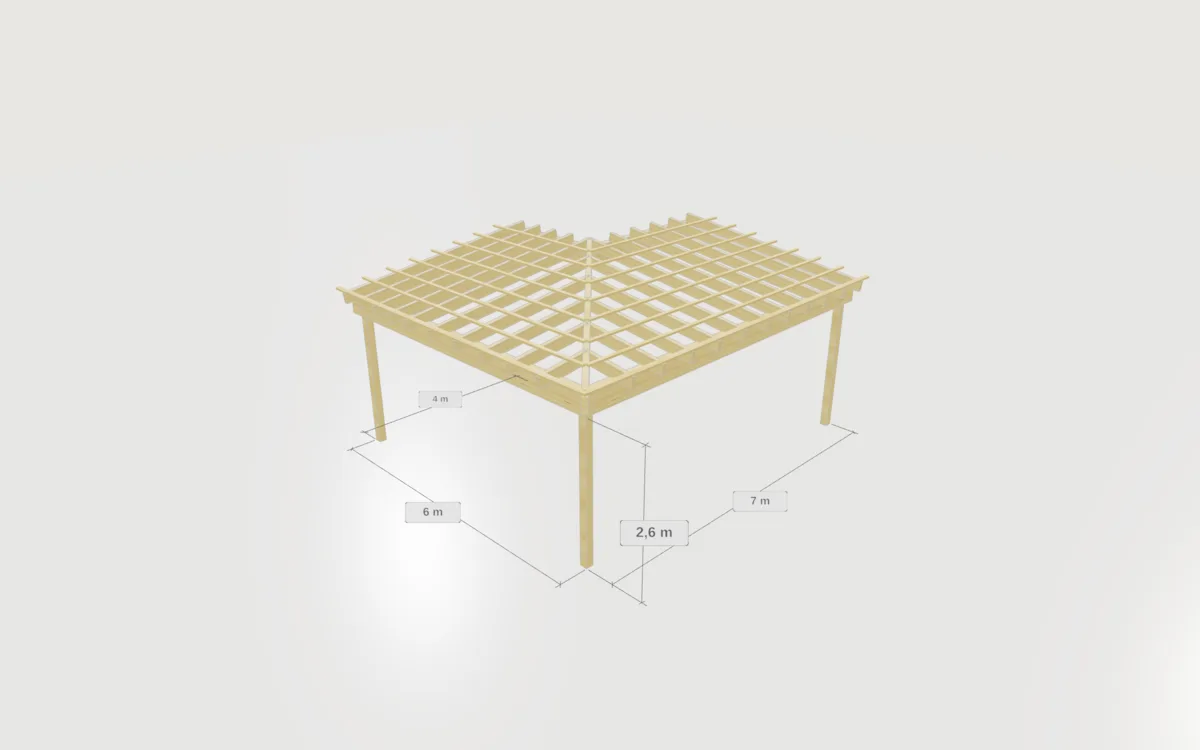

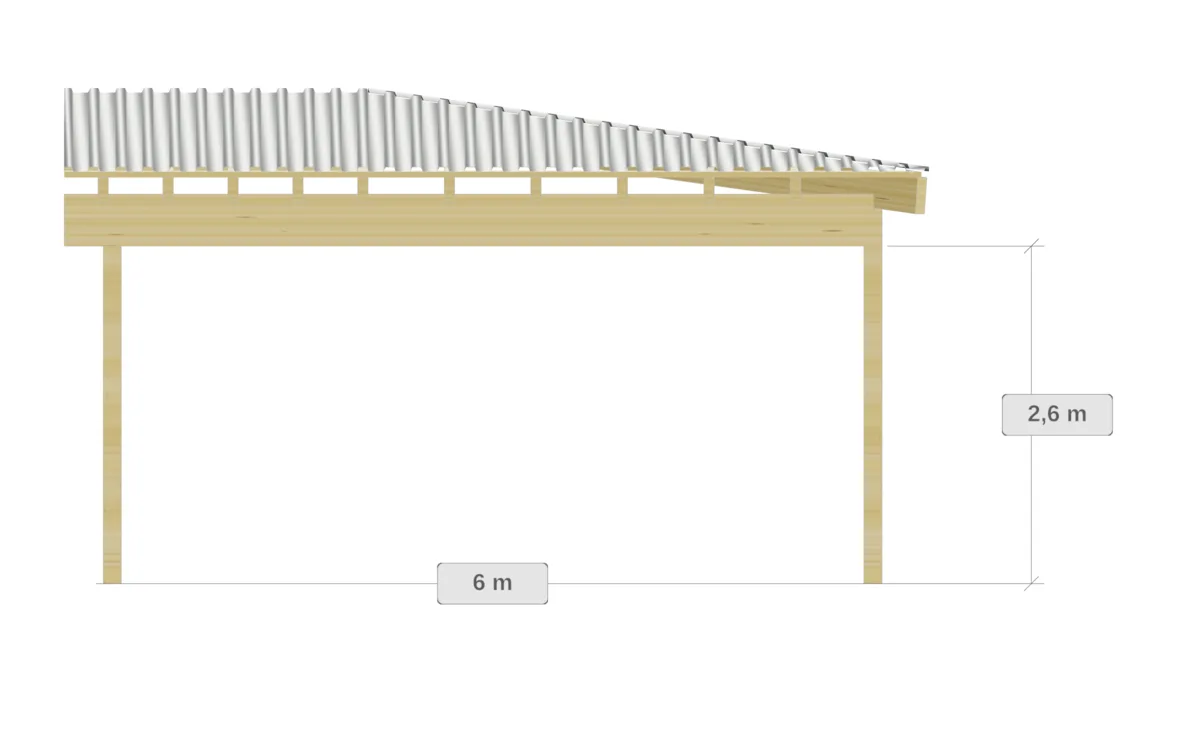

Das Bündel enthält acht Ansichten als PNG in 2400 × 1500 Pixeln. Vier davon hier verkleinert:
Die Holzliste
Die Liste steht im PDF-Datenblatt und als Excel-Datei im Bündel. Weil sich zwei Dachflächen an der Ecke treffen, gibt es einen Gratsparren und kürzer werdende Schifter, die an ihm anschließen.
| Bauteil | Holzart | Anzahl | Querschnitt (cm) | Länge (m) | m³ |
|---|---|---|---|---|---|
| Pfosten | BSH Lärche | 3 | 14×14 | 2,60 | 0,153 |
| Pfette | BSH Lärche | 1 | 14×40 | 6,30 | 0,353 |
| Pfette | BSH Lärche | 1 | 14×40 | 7,16 | 0,401 |
| Wandpfette | BSH Lärche | 1 | 14×40 | 2,30 | 0,129 |
| Wandpfette | BSH Lärche | 1 | 14×40 | 3,23 | 0,181 |
| Sparren | KVH Lärche | 11 | 8×20 | 4,34 | 0,764 |
| Gratsparren | KVH Lärche | 1 | 10×28 | 6,11 | 0,171 |
| Schifter | KVH Lärche | 2 | 8×20 | 3,67 | 0,117 |
| Schifter | KVH Lärche | 2 | 8×20 | 3,00 | 0,096 |
| Schifter | KVH Lärche | 2 | 8×20 | 2,32 | 0,074 |
| Schifter | KVH Lärche | 2 | 8×20 | 1,65 | 0,053 |
| Schifter | KVH Lärche | 2 | 8×20 | 0,98 | 0,031 |
| Summe | 2,523 |
Mit dieser Liste kann ein Betrieb das Material kalkulieren, ohne die Konstruktion erst selbst zu entwerfen. Und wenn Sie drei Betriebe anfragen, rechnen alle mit denselben Hölzern.
Was im ZIP liegt
| Datei | Wofür |
|---|---|
| datenblatt-terrassenueberdachung.pdf | Fünf Seiten mit Konfiguration, Holzliste und allen Ansichten. Zum Ausdrucken und Mitnehmen. |
| materialliste-terrassenueberdachung.xlsx | Holzliste als Tabelle, für Materialbestellung und Angebotsvergleich |
| terrassenueberdachung.ifc | 3D-Modell im offenen IFC-Format für CAD- und BIM-Programme |
| terrassenueberdachung.X81 | Leistungsverzeichnis im GAEB-Format, bewusst ohne Preise |
| grundriss-terrassenueberdachung.pdf | Grundriss mit der Sparrenlage, bemaßt mit Sprungmaß und lichtem Abstand |
| fundamentplan.pdf | Absteckplan für die Gründung: Lage und Maße der Punktfundamente |
| ansicht-*.png (8 Dateien) | Übersicht, Vorder-, Seiten- und Draufsicht, jeweils mit und ohne Eindeckung |
Ihre eigene Planung
Das Beispiel zeigt eine Terrassenüberdachung. Für Carport, Pavillon, Vordach, Balkon, Dachstuhl, Dachgaube und Holzrahmenbau enthält das Bündel dieselben Dateiarten. Den Fundamentplan gibt es, wo das Bauteil auf Pfosten steht. Die Planung im Konfigurator ist kostenlos, das Bündel zu Ihrer Planung kostet zurzeit 14,00 € statt 29,00 € inkl. MwSt.
